怎么用三菱plc定时器定时一小时

gecimao 发表于 2019-08-25 09:39 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

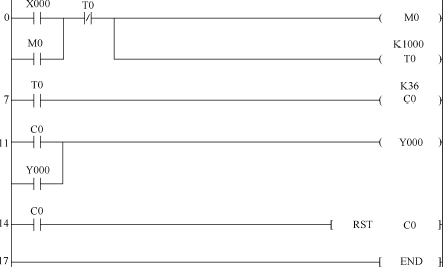

  当X0接通时,M0得电并自锁,定时器T0依靠自身复位产生一个周期为100s的脉冲序列,作为计数器C0的计数脉冲。当计数器计满36个脉冲后,其常开触点闭合,使输出Y0接通。从X0接通到Y0接通,延时时间为100s x 36 = 3600s,即1h。

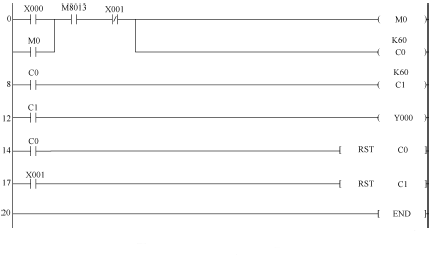

  以M8013 (1s的时钟脉冲)作为计数器C0的计数脉冲。当X0接通时,计数器C0开始计时。

  计满60个脉冲(60s)后,其常开触点C0向计数器C1发出一个计数脉冲,同时使计数器c0复位。

  计数器C1对c0脉冲进行计数,当计满60个脉冲后,C1的常开触点闭合,使输出Y0接通。从X0接通到Y0接通,定时时间为60s x 60 = 3600s,即1h。

  可以用两个定时器接力啊,先做一个半小时定时器,18000X0.1=1800秒,这个定时器到后再触发一个M点,用这个M点再次触发一个半小时定时器,不就完事了吗,程序见图。

  做一个60秒一次脉冲的定时器 计数就可以了 (里面应该带了特殊继电器 30s on 30s off 的那种 这样使用也可以 就是误差可能在1分钟)一个上升沿脉冲沿计数就可以了
