谁能告诉我用555定时器产生秒脉冲的参数和原理

gecimao 发表于 2019-07-21 13:48 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  原理就是直流电震荡后升压,比如说1个小功率电棍,利用6V-12V直流电源可产生一种高压脉冲。电路中三极管Q1、Q2构成了一振荡器,产生频率为3Hz的直流脉冲电压。

  并输入变压器比为6V:240V升压器的初级线圈,在每个脉冲结束时,相应地在变压器的次级线圈产生一高电压。脉冲的重复频率可通过选择C2、R1值进行调整。

  在单稳态工作模式下,555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。

  根据实际需要可通过改变RC网络的时间常数来调节脉宽。虽然一般认为当电容电压充至VCC的2/3时电容通过OC门瞬间放电,但是实际上放电完毕仍需要一段时间,这一段时间被称为“弛豫时间”。在实际应用中,触发源的周期必须要大于弛豫时间与脉宽之和(实际上在工程应用中是远大于)。

  双稳态工作模式下的555芯片类似基本RS触发器。在这一模式下,触发引脚(引脚2)和复位引脚(引脚4)通过上拉电阻接至高电平,阈值引脚(引脚6)被直接接地。

  控制引脚(引脚5)通过小电容(0.01到0.1μF)接地,放电引脚(引脚7)浮空。所以当引脚2输入高(有误应为低)电压时输出置位,当引脚4接地时输出复位。

  无稳态工作模式下555定时器可输出连续的特定频率的方波。电阻R1接在VCC与放电引脚(引脚7)之间,另一个电阻(R2)接在引脚7与触发引脚(引脚2)之间,引脚2与阈值引脚(引脚6)短接。

  工作时电容通过R1与R2充电至2/3VCC,然后输出电压翻转,电容通过R2放电至1/3VCC,之后电容重新充电,输出电压再次翻转。

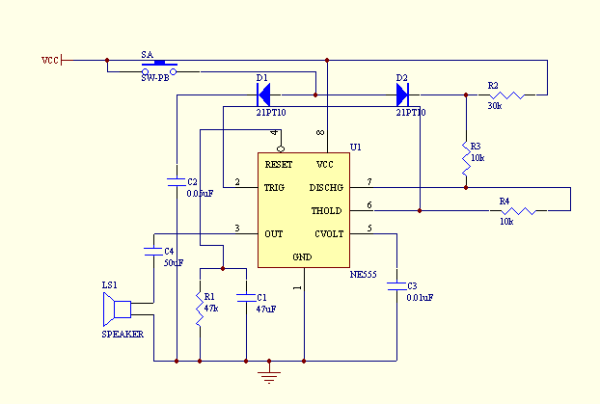

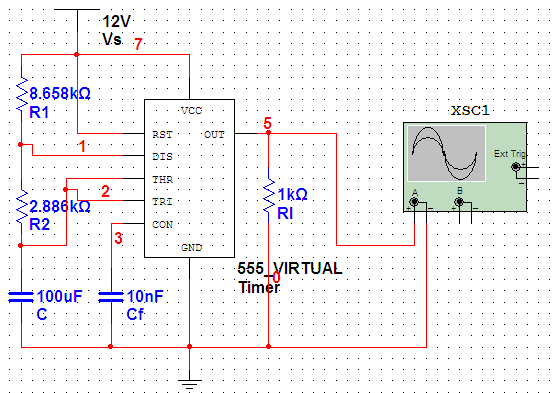

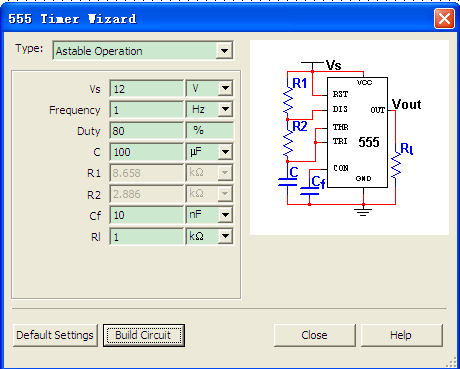

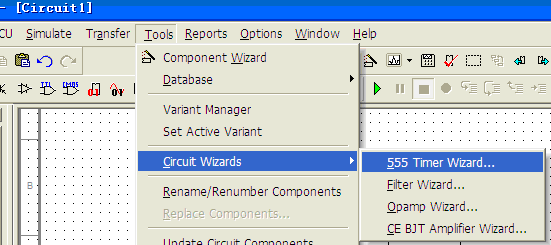

  调出来之后显示下面的对话框,Type里面选择无稳态模式Astable Operation,频率Frequency选择1Hz即可产生秒脉冲,但是为了电路更加合理,需要选择合适的占空比Duty和电容C,如图所示,按建立电路Build Circuit即可产生电路,

  附加说明:该电路可以产生秒脉冲,但是由于其时间是有电容的充电放电决定的,容易受到干扰,并且时间不是太准,可以用在一般的延时电路中,但不能用于精确计时。

  原理就是直流电震荡后升压,比如说1个小功率电棍,利用6V-12V直流电源可产生一种高压脉冲。电路中三极管Q1、Q2构成了一振荡器,产生频率为3Hz的直流脉冲电压,并输入变压器比为6V:240V升压器的初级线圈,在每个脉冲结束时,相应地在变压器的次级线圈产生一高电压。脉冲的重复频率可通过选择C2、R1值进行调整。
